1、產品執行標準

MT818.2-2009《煤礦用電纜 第2部分：額定電壓1.9/3.3KV及以下采煤機軟電纜》

2、使用范圍

本產品用于額定電壓1.9/3.3KV及以下采煤機及類似設備

3、工作條件

額定電壓U0/U分別為0.38/0.66KV、0.66/1.14KV和1.9/3.3KV。
電纜導體的允許最高工作溫度為65°C。
電纜彎曲半徑不小于電纜外徑6倍。
電纜的地線芯應良好接地。

4、電纜型號名稱

型號	名稱	用途
MC-0.38/0.66	采煤機橡套軟電纜	額定電壓為0.38/0.66KV采煤機及類似設備的電源連接
MCP-0.38/0.66	采煤機屏蔽橡套軟電纜	額定電壓為0.38/0.66KV采煤機及類似設備的電源連接
MCP-0.38/0.66	采煤機屏蔽橡套軟電纜	額定電壓為0.66/1.14KV采煤機及類似設備的電源連接
MOP-1.9/3.3	采煤機屏蔽橡套軟電纜	額定電壓為1.9/3.3KV采煤機及類似設備的電源連接

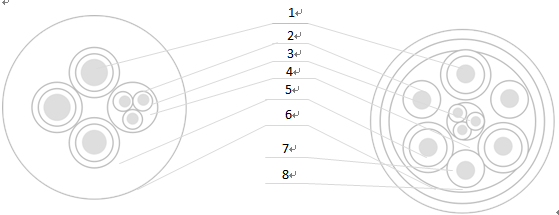

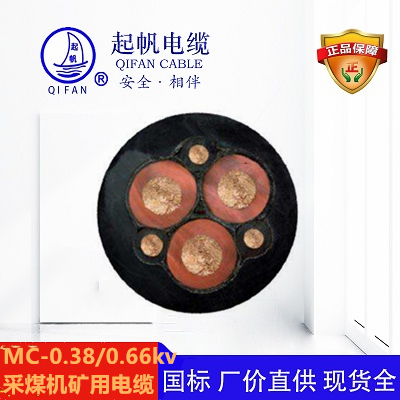

5、產品結構示意圖

1、動力線芯導體;
2、地線芯導體及半導電層(電纜可擠包絕緣層) ;
3、 控制線芯導體;
4、 絕緣;
5、動力線芯半導電屏蔽層( MC型電纜無屏蔽層) ;
6、外護套;
7、內護套;
8、加強層

6、產品結構
額定電壓0.38/0.66KV電纜尺寸參數

芯數×導體標稱橫截面		標稱厚度		電纜外徑
動力纖芯	地線芯	動力線芯絕緣	護套	MC-0.38/0.66	MCP-0.38/0.66
3×16	1×4	1.6	4.5	29.5~34.5	33.0~38.0
3×25	1×6	1.8	5.5	36.0~41.0	39.0~45.0

3×35	1×6	1.8	5.5	39.0~45.0	42.5~48.5
3×50	1×10	2.0	5.5	44.0~50.5	47.5~54.5
3×70	1×16	2.0	6.0	50.0~57.5	53.0~60.5
3×95	1×25	2.2	6.0	56.0~63.5	59.5~67.0
3×120	1×25	2.4	6.0	60.5~68.5	63.5~72.0



額定電壓0.66/1.14KV電纜尺寸參數

芯數×導體標稱參數			標稱厚度			電纜外徑
動力線芯	地線芯		動力線芯絕緣	護套		MCP-0.66/1.14
	A型	B型		A型	B型	A型	B型
3×25	1×6	--	2.0	6.0	--	41.0~47.0	--
3×35	1×6	3×10/3	2.0	6.0	7.0	44.0~51.0	53.0~58.5
3×50	1×10	3×16/3	2.2	7.0	7.5	51.5~59.0	60.0~67.0
3×70	1×16	3×25/3	2.2	70	7.5	56.0~63.5	65.0~72.0
3×95	1×25	3×25/3	2.4	7.0	7.5	62.0~70.5	70.0~73.0
3×120	1×25	3×35/3	2.6	7.0	7.5	66.5~75.5	75.0~82.0
3×150	1×35	3×50/3	2.6	7.0	7.5	71.5~80.5	77.5~86.0
